Главная/Контрольно-измерительное оборудование/Инструмент/Измерительный инструмент/УШС-3 — универсальный шаблон сварщика

УШС-3 — универсальный шаблон сварщика от офиц. дилера. Гарантия. Скидки. Доставка.

Артикул: 67108

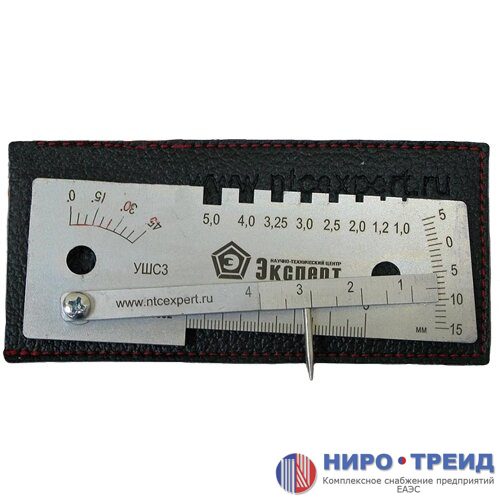

УШС-3 — универсальный шаблон сварщика. Работаем с юр.лицами ЕАЭС без посредников с 2012 года. Присылайте ваши заявки, обработаем и предоставим ком. предложение. Поможем подобрать оборудовние. Рассчитаем доставку по России, Казахстану, Кыргызстану, Беларуси. Цены производителя и скидки.

В наличии 10

1 180 ₽уб.

6 844₸енге

Отправить заявку

В избранное

Распечатать

Описание

Назначение универсального шаблона сварщика УШС-3:

Универсальный шаблон сварщика УШС-3 используется для контроля качества сварных швов и позволяет определять параметры дефектов, таких как забоины, зазоры, притупления, углы скоса и превышения кромок. УШС-3 входит в состав комплекта ВИК-1 и табель технической оснащенности ПАО «Транснефть». Наглядная инструкция по использованию шаблона УШС-3 представлена на схеме слева.

Технические характеристики универсального шаблона сварщика УШС-3:

Параметр		Значение
Углы разделки (скоса кромок)	Диапазон измерений	0 -45°
Углы разделки (скоса кромок)	Допутимая погрешность	±2,5°
Смещение кромки	Диапазон измерений	0 - 15 мм
Смещение кромки	Допутимая погрешность	±0,5 мм
Размер притупления и ширины шва (линейка)	Диапазон измерений	0 - 50 мм
Размер притупления и ширины шва (линейка)	Допутимая погрешность	±0,15 мм
Высота усиления стыкового шва	Диапазон измерений	0 - 5 мм
Высота усиления стыкового шва	Допутимая погрешность	±0,5 мм
Глубина вогнутости шва	Диапазон измерений	0 - 15 мм
Глубина вогнутости шва	Допутимая погрешность	±0,5 мм
Высота выпуклости шва	Диапазон измерений	0 - 5 мм
Высота выпуклости шва	Допутимая погрешность	±0,5 мм
Подрезы корня шва	Диапазон измерений	0 - 15 мм
Подрезы корня шва	Допутимая погрешность	±0,5 мм
Глубина дефектов шва	Диапазон измерений	0 - 15 мм
Глубина дефектов шва	Допутимая погрешность	±0,5 мм
Высота дефектов шва	Диапазон измерений	0 - 5 мм
Высота дефектов шва	Допутимая погрешность	±0,5 мм
Размеры зазоров	Диапазон измерений	1 - 4 мм
Размеры зазоров	Допутимая погрешность	±0,25 мм
Диаметр электродов	Диапазон измерений	1/1,2/2/2,5/3/3,25/4/5
Диаметр электродов	Допутимая погрешность	до 3 мм +0,1 мм от 3 до 3,25 мм +0,1 мм более 3,25 мм +0,3 мм

Комплект поставки УШС-3

№	Наименование	Количество
1	Универсальный шаблон сварщика УШС-3	1
2	Паспорт	1
3	Чехол	1
