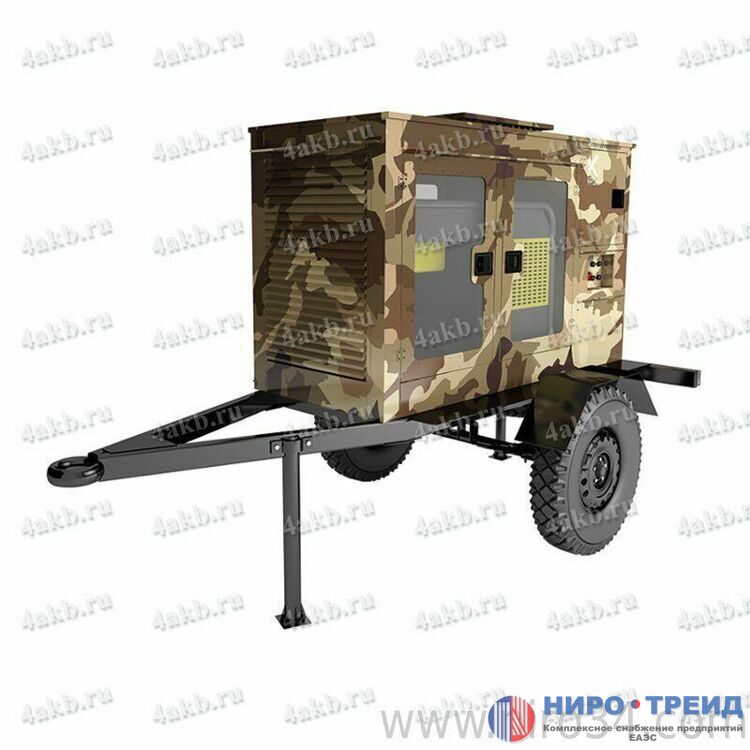

Передвижная дизельная зарядно-разрядная электростанция ППЗУ-АД-4-230-1
Описание передвижной дизельной зарядно-разрядной электростанции ППЗУ-АД-4-230-1
Передвижная дизельная электростанция ППЗУ-АД-4-230-1 - это автономное зарядное-разрядное устройство, предназначенное для одновременного заряда или разряда до 4 кислотных или щелочных аккумуляторных батарей, а также для обеспечения электроэнергией однофазным переменным током с напряжением 230 Вольт и частотой 50 Герц.
Оборудование выполнено в соответствие с ГОСТ Р 53174-2008, ГОСТ Р 51318.12-99 (СИСПР 12-97), ГОСТ 12.1.012-2004, ГОСТ 12.1.003-83
Устройство может эксплуатироваться на открытых площадках в условиях повышенной агрессивности внешней среды и при значительных перепадах температуры. Передвижной зарядный источник имеет антивандальное исполнение и специальную окраску.
Передвижная зарядная электростанция имеет микропроцессорное управление с многоступенчатым алгоритмом зарядки. Позволяет устанавливать настройки для двух или трех стадий зарядки аккумуляторных батарей. Зарядная электростанция позволяет заряжать гелиевые аккумуляторы (АКБ).
Установленные зарядные устройства на оборудовании совместимы с дизель-генератором и источником с низким качеством электроэнергии.
Режимы работы зарядного источника ППЗУ-АД-4-230-1
- Заряд I. Заряд аккумулятора (далее – АКБ) стабилизированным током до достижения напряжения на АКБ величины установки конечного зарядного напряжения с автоматическим окончанием заряда;
- Заряд II. Заряд АКБ стабилизированным током до достижения напряжения на АКБ величины установки конечного зарядного напряжения с автоматическим переходом на заряд АКБ при стабилизированном напряжении, равном величине установки конечного зарядного напряжения, в течение заданной установки времени, с автоматическим окончанием заряда;
- Заряд III. Заряд АКБ стабилизированным током I ступени до достижения на АКБ величины установки конечного зарядного напряжения с автоматическим переходом на заряд АКБ стабилизированным током II ступени до постоянства напряжения на АКБ в течение 2 часов с автоматическим окончанием заряда;
- Разряд. Разряд АКБ стабилизированным током до достижения напряжения на АКБ величины установки конечного разрядного напряжения с автоматическим окончанием разряда;
- Циклирование. Разряд АКБ с автоматическим переходом на заряд АКБ;
- Режим обеспечения потребителей электроэнергией однофазным переменным током напряжением 230 В и частотой 50 Гц;
- Режим дистилляции воды.
Передвижная дизельная электростанция заряда-разряда обеспечивает:
- автоматическую стабилизацию выходных электрических параметров электроагрегата;
- аварийную защиту цепей генератора и цепей управления от токов короткого замыкания и перегрузок;
- автоматическое поддерживание штатной работы электроагрегата после пуска и включения нагрузки;
- время разогрева, обеспечивающего готовность к приему 100 % нагрузки при температуре от -40°C – 40 минут;
- ручное управление «пуск»/«останов», подключение (снятие) нагрузки;
- заряд АКБ по 2-м каналам при отказе электроагрегата при наличии промышленной сети переменного однофазного тока напряжением 230 В частотой 50 Гц и при отказе одного зарядно-разрядного устройства;
- управление остановом электроагрегата и световую индикацию состояния зарядки аккумуляторных батарей, а также состояния электроагрегата (работа, авария, сопротивление изоляции – норма/не норма);
- заряд АКБ без развертывания дополнительных рабочих позиций;
- номинальная мощность, потребляемая от промышленной сети переменного однофазного тока напряжением 230 В частотой 50 Гц – 4 кВт;
- время непрерывной работы 12 часов;
- номинальная мощность для подключения сторонних потребителей (при отключенном зарядном устройстве) – 4 кВт;
- искусственная освещенность панелей щитов и пультов станции.
Пуско-зарядное устройство ППЗУ-АД-4-230-1 предназначено:
- для принудительного запуска дизельных и бензиновых двигателей разных типов, установленных на легковых автомобилях и грузовиках, сельскохозяйственной технике, тракторах и другой спецтехнике, микроавтобусах, яхтах и самолетах, с питанием постоянного тока 12 В - 48 В и емкостью аккумуляторной батареи до 2500 А·ч;
- для автоматического заряда кислотных и щелочных аккумуляторных батарей типа 6СТ-50, 6СТ-55, 6СТ-60, 6СТ-75, 6СТ-90, 6СТ-132, 6СТ-182, 6СТ-140, 6СТ-190, 12Т-85 и т.д., используемых на различных транспортных средствах или специальной технике, с помощью 4-х независимых каналов (ППЗУ-4К позволяет одновременно заряжать ускоренным зарядом 8 АБ типа 6СТ-190 (12СТ-85) или нормальным зарядом 16 АБ типа 6СТ-190(12СТ-85));
- для проведения контрольно-тренировочных циклов аккумуляторных батарей;
- в полевых условиях в качестве мобильного пункта технического обслуживания аккумуляторных батарей (за счет специально сконструированных и укомплектованными ниш, выдвижных ящиков с инструментом, приборами и принадлежностями);
- позволяет использовать любые имеющиеся внешние источники электроэнергии для выполнения своих функций.
Комплект поставки передвижной пуско-зарядной электростанции
| Наименование | Количество |
|---|---|
| Дистиллятор с производительностью, л/ч | 0,9 |
| Емкость для хранения и сбора воды, л | 5 |
| Комплект защитного заземления | |
| Нагрузочная вилка, шт | 1 |
| Мультиметр, шт | 1 |
| Ареометр, шт | 1 |
| Воронка пластиковая, шт | 1 |
| Отвертка универсальная, шт | 1 |
| Пассатижи, шт | 1 |
| Ключи комбинированные 10х12 и 8х10, шт | 2 |
| Фартук кислотостойкий, шт | 1 |
| Перчатки текстильные, шт | 1 |
| Очки защитные, шт | 1 |
| Имеется комплект инструментов в составе | |
| Вороток, шт | 1 |
| Ключ торцевой № 13, шт | 1 |
| Ключ 10х12, шт | 1 |
| Ключ 13х14, шт | 1 |
| Отвертка А1, шт | 1 |
| Имеется комплект ЗИП-О автомобильного полуприцепа в составе | |
| Лампы: А12-5, шт | 9 |
| А12-21-3, шт | 6 |
| А24-5-1, шт | 4 |
| А24-21-3, шт | 3 |
| Болт М6-6gx16.68.016, шт | 2 |
| Гайка М6-6Н.6.016, шт | 2 |
| Шайба 6Т.65Г.029, шт | 2 |
| Шплинт 6,3х36, шт | 2 |
| Имеется комплект инструмента в составе | |
| Ключ торцовый 38 (гаек колеса и подшипника), шт | 1 |
| Колпачок-ключик V8, шт | 1 |
| Принадлежности в составе | |
| Манометр шинный, шт | 1 |
| Светильники рабочего освещения, шт | 1 |
| Светильник аварийного освещения, шт | 1 |
| Имеются средства пожаротушения в составе | |
| Огнетушитель порошковый ОП-3(З) - АВСЕ, шт | 1 |
| Комплект соединительных проводов, шт | 1 |
| Комплект монтажных инструментов, шт | 1 |
| Имеется комплект защитных принадлежностей в составе | |
| Рукавицы специальные Б для защиты от механических воздействий, размер 3, шт | 2 |
| Перчатки резиновые диэлектрические бесшовные № 4, шт | 1 |
| Очки защитные, шт | 1 |
| Галоши диэлектрические мужские, размер 292, сорт 1, шт | 2 |
| Плакат «Не включать! Работают люди», шт | 2 |
| Плакат «Стой, напряжение!», шт | 2 |
| Плакат «Не включать, работа на линии», шт | 2 |
| Плакат «Работать здесь», шт | 2 |
Технические характеристики передвижного зарядного источника ППЗУ-АД-4-230-1
| Наименование параметра, единицы измерения | Значение параметра |
|---|---|
| Масса с установленным оборудованием, кг | 1500 |
| Габаритные размеры установки без учета прицепа | |
| Ширина, мм | 2110 |
| Глубина, мм | 980 |
| Высота, мм | 1382 |
| Габаритные размеры одноосного прицепа | |
| Ширина, мм | 3250 |
| Глубина, мм | 1840 |
| Высота, мм | 750 |
| Напряжение генератора, В/Гц | 380/50 |
| Двигатель электроагрегата | |
| Мощность двигателя, кВт | 8 |
| Номинальная частота вращения коленчатого вала при номинальной мощности, об/мин | 1500 |
| Система охлаждения | жидкостная |
| Система пуска электростартерная, В | 12 |
| Удельный расход топлива при номинальной мощности, г/(кВт/час) | 392 |
| Емкость топливного бака, л | 85 |
| Работа часов до капитального ремонта двигателя, ч | 8000 |
| Электрогенератор | |
| Номинальная мощность, кВт | 4 |
| Напряжение электропитания оборудования электроагрегата, В | 12 |
| выходное напряжение, В | 220 |
| Частота, Гц | 50 |
| Сила тока, А | 22 |
| Род тока | переменный, однофазный |
| Возбуждение генератора | самовозбуждение |
| Зарядно-разрядное устройство | |
| род тока | постоянный |
| номинальное напряжение аккумуляторных батарей, В | 12/24 |
| число зарядных групп, шт | 2 |
| Одновременно заряжаемые аккумуляторные батареи | 4 |
| Максимальное выходное напряжение, В | от 31 до 36 |
| Максимальный выходной ток заряда, А | от 20до 100 |
| Максимальный ток разряда, А | от 10 до 50 |
| Регулировка выходного напряжения плавное, с шагом, В | 0,1 |
| Регулировка выходного тока плавное, с шагом , А | 0,1 |
| Время стабилизации, не более, с | 0,1 |
| Пульсации выхода, в режиме стабилизации тока, не более, А | 0,1 |
| Пульсации выхода, в режиме стабилизации напряжения не более, В | 0,1 |
| Напряжение питания, В/Гц | 220/50 |
| Максимальная потребляемая мощность, кВт | от 1 до 4 |
| Мощность разряда, Вт | 300 |
| Степень защиты оболочки по ГОСТ 14254-96 | IP20 |
На оборудование установлены зарядно-разрядные устройства производства компании "KRONVUZ". Ниже приведено краткое описание для работы на данных устройствах.
Программа для жидкокристаллического экрана (ЖКИ)
Информация о работе блока отображается на жидкокристаллическом индикаторе.
Рисунок – Вид ЖКИ
На индикаторе в верхней строке отображается ражим работы (заряд или разряд) и ограничение времени заряда/разряда в формате «чч:мм:сс».
На второй строке отображается текущий и заданный ток, при этом текущий ток отображается без скобок, а заданный - в скобках. Также в конце строки может появляется символ «I» означающий что блок достиг ограничения тока и работает в режиме стабилизации тока.
На третьей строке отображается текущее и заданное напряжение, при этом текущее напряжение отображается без скобок, а заданное - в скобках. Также в конце строки может появляется символ «U» означающий, что блок достиг ограничения напряжения и работает в режиме стабилизации напряжения.
Измерения задаваемых параметров осуществляется кнопками «вверх» и «вниз». Переключение между параметрам осуществляется кнопкой «Set». Параметр доступный для редактирования подсвечивается мигающим курсором. Всего для редактирования доступно 4 параметра. Описание параметров, доступных для редактирования, представлено в таблице.
Таблица – Параметры для настройки ЗРМ
| № | Параметр | Значения | Описание |
| Р | Режим работы | Заряд | Задает режим работы: Заряд или разряд |
| I | Ток заряд | согласно тех. характеристикам | Задает максимальный допустимый ток заряда |
| U | Напряжение | согласно тех. характеристикам | Задает максимально-допустимое напряжение заряда |
| T | Время | 99:59:59 | Задает максимальное время заряда. |
В случае аварии на индикаторе в строке №1 появится сообщение «Error» со следующим за ним номером ошибки.
Расшифровка кодов ошибок приведена в таблице.
Таблица – Коды ошибок
| Код | Расшифровка |
| Error 1 | Перегрузка по току (короткое замыкание) или напряжению (обрыв нагрузки) при заряде |
| Error 3 | Неверное подключение АКБ («переполюсовка») |
| Error 4 | АКБ не подключена или заданное напряжение заряда меньше текущего напряжения АКБ |
| Error 5 | Перегрев входного каскада (повреждение охладителя 1) |
| Error 6 | Перегрев выходного каскада (повреждение охладителя 2) |
При использовании с жидкокристаллическим индикатором ЗРУ предусматривает один режим заряда и один режим разряда.
Заряд аккумуляторных батарей
В режиме заряда сначала стабилизируется выходной ток (заряд током) на значении, заданном пользователем, до тех пор, пока не будет достигнуто максимальное напряжение (заданное пользователем), после чего блок автоматически переходит в режим стабилизации напряжения (заряд напряжением).
При пуске и смене режимов работы ЗРУ плавно набирает и снижает зарядные токи для того, чтобы исключить кратковременные ударные токи АКБ. Прекращение заряда происходит по истечении времени, выставленному пользователем.
Разряд аккумуляторных батарей
Алгоритм разряда такой же, как и при заряде. Сначала ЗРУ стабилизирует разрядный тока на значении, заданном пользователем до тех пор, пока не будет достигнуто минимальное напряжение (заданное пользователем), затем разрядный ток снижается до 0А, таким образом, чтобы напряжение АКБ не упало ниже минимального значения. Прекращение разряда происходит по истечении времени, выставленного пользователем.
Ниже приведены рисунки графиков заряда и разряда аккумуляторной батареи.
Рисунок – График заряда и разряда
Чертеж передвижного дизельного зарядно-разрядного источника
Чертеж одноосного прицепа
