Модуль управления RACK-B

Описание модуля управления серии RACK-B для аккумуляторов

Представляем Вашему вниманию уникальную современную Российскую разработку, отвечающую всем современным стандартам и нормам - модуль управления серии RACK-B.

Модуль управления RACK-B является управляющим устройством, созданным на базе передовых технологий. Современный микропроцессор в паре с уникальным программным обеспечением, которое было разработано нашей компанией, обеспечивают высокое быстродействие и широкий функционал системы.

Модуль RACK-B создан для конфигурации и управления системами, состоящими из:

• Зарядных модулей серии Zevs-Rack-C и др.
• Зарядно-десульфатирующих модулей серии Zevs-Rack-D и др.
• Зарядно-разрядных модулей серии Zevs-Rack-R и др.

Изделие позволяет собирать систему на базе стандартных 19-дюймовых стоек, комплектуя их вышеперечисленными Модулями заряда/десульфатации/разряда и Модулем управления RACK- B, под любые нужды заказчика, что позволяет создавать уникальные и эргономичные системы, но не переплачивать за ненужные функции.

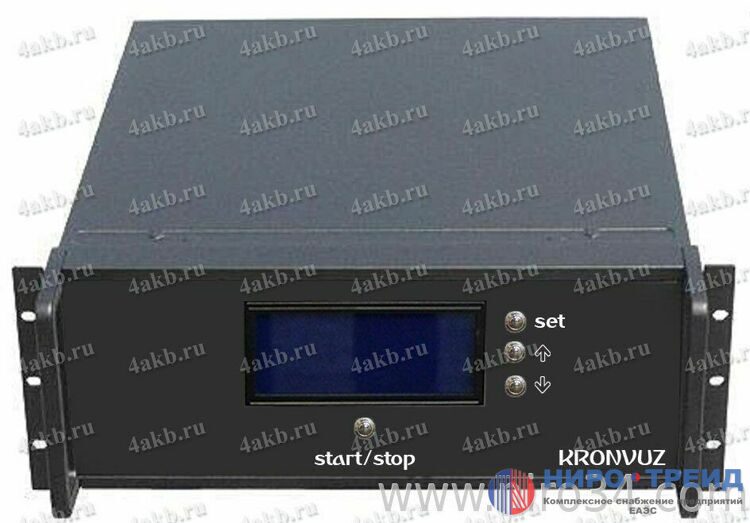

Модуль RACK- B оснащен жидкокристаллическим индикатором, кнопками и уникальным контроллером за счет чего обеспечивается управление устройством, задача параметров и т.д.

RACK-B оснащен системами защиты от короткого замыкания, переполюсовки при подключении, перегрева. В случае возникновения ошибок, сообщение об ошибке появляется на жидкокристаллическом индикаторе или персональном компьютере.

Применение модуля управления RACK-B для АКБ

Также, изделие может обеспечить длительную и бесперебойную работу, за счет интегрированной активной системы охлаждения, даже при работе на максимальных параметрах.

Защита устройства

Расшифровка модуля управления серии RACK-B

В каталоге нашей компании вы можете ознакомиться с характеристиками зарядно-разрядного устройства RACK-B, задать интересующие вопросы консультантам и оформить заказ. Забрать его можно со склада самовывозом или обратиться в любую транспортную компанию.

Особенности

Компоненты RACK-B

Металлическая цельносварная конструкция

Прочный корпус изделия и его компактность. позволяет легко и просто встраивать данный модуль в 19-дюймовые стойки, модули нашего производства отличаются высокой надежностью и долгим сроком эксплуатации по сравнению с другими зарядными модулями и аналогами.

Жидкокристаллический экран

Интерфейс управления является интуитивно понятным. Устройство оснащено жидкокристаллическим индикатором и кнопками, обеспечивающими простоту управления устройством и выбора характеристик методов, облегчая взаимодействие с устройством и делая его доступным рядовому пользователю.

Собственное программное обеспечение

Благодаря простоте интерфейса, управление устройством – легкое и не требует каких-либо профессиональных навыков. Необходимо всего лишь выбрать нужный режим, ввести данный и нажать «Старт». Устройство сделает всё остальное автоматически.

Управление устройством в базовом исполнении

Управление устройством в базовом исполнении осуществляется с помощью символьного жидкокристаллического индикатора и 4-х кнопок: «Старт/Стоп», «Параметр», «Вверх», «Вниз», расположенных на лицевой панели.

В процессе работы устройства, пользователю отображаются: текущий алгоритм (метод), текущую ступень (этап), текущие и заданные ток и напряжение, прошедшее время и переданная АКБ или отобранная у АКБ ёмкость в А*ч. Значение ёмкости может быть как положительным, так и отрицательным. Положительное число означает, что аккумулятору был передан заряд, отрицательное - из аккумулятора был потреблён заряд.
На рисунке 1 показан вид ЖКИ:

Рисунок 1 – Вид ЖКИ

В процессе работы нажатием кнопки «Параметр» можно переключать отображаемые параметры: отображать время и ёмкость или отображать температуру ЗРУ (Рисунок 2).

Рисунок 2 – ЖКИ при отображении температуры

В случае аварии на индикаторе в строке №1 появится сообщение «Error» со следующим за ним номером ошибки, при этом в строке №4 будет расшифровка данной ошибки, что облегчает диагностику неисправности (Рисунок 3).

Рисунок 3 – Ошибка ЗРМ

По окончанию, устройство автоматически отключится и появится надпись «Завершено», при этом значение прошедшего времени и переданной/потреблённой ёмкости останутся. Таким образом, по завершению можно проконтролировать насколько качественно обслужили АКБ (Рисунок 4).

Рисунок 4 – Окончание метода

При использовании с жидкокристаллическим индикатором, с завода в ЗРУ предустановлены необходимые режимы работы устройства, также с завода могут быть загружены дополнительные автоматизированные режимы заряда АКБ.
ВНИМАНИЕ!!!

Дополнительные режимы работы устройства, зависят от модификации изделия, а также могут быть записаны во внутренней памяти устройства по запросу клиента.

При наличии у изделия USB или Wi-Fi интерфейса для подключения ПК, пользователь может самостоятельно загружать в память устройства перечисленные методики, а также может самостоятельно создавать новые для любых типов АКБ.

ВНИМАНИЕ!!!

При использовании методик заряда «Кислотная АБ», «Десульфат.», «Щелочная АБ» и т.д., за исключением методик «Заряд» и «Разряд», в поле:

При задании ограничения тока и напряжения необходимо помнить: неверная установка порогов тока и напряжения (не соответствующих рекомендациям производителя АКБ) может привести к недозаряду или перезаряду АКБ или даже повреждению АКБ.

Необходимые ограничения тока и напряжения зависят от типа, емкости и номинального напряжения АКБ.

Управление устройством через ПК

Руководство оператора для программных средств ControlEnergy 2

Управление ЗРУ с помощью программного обеспечения Control Energy2 позволяет:

• запускать заряд в три клика: выбрать модель АКБ, указать метод (заряд, разряд, КТЦ) и нажать пуск;
• обновлять базу моделей АКБ и алгоритмов обслуживания с сайта;
• добавлять новые модели и редактировать существующие;
• изменять предустановленные режимы заряда и разряда;
• создавать и сохранять свои собственные режимы заряда и разряда;
• отображать графики тока и напряжения;
• вести учёт обслуженных АКБ;
• централизованно управлять несколькими зарядными устройствами;
• синхронизировать работу зарядного устройства и блока анализа состояния АКБ.

Использование ControlEnergy 2 делает заряд аккумулятора максимально простым. В базе программы содержатся десятки распространенных аккумуляторов, позволяющих устройству заряжать АКБ полностью в автоматическом режиме, а запуск на заряд не требует специальных знаний об устройстве аккумулятора. Поэтому с данной задачей может справиться даже человек, не имеющий специальной подготовки. Запуск заряда показан на рисунке:

Рисунок 1 – Запуск заряда

Если в базе нет нужного аккумулятора, то добавить его в базу данных не составит труда:

Рисунок 2 – Добавление АКБ в базу

Если Вы профессионально занимаетесь обслуживанием и ремонтом АКБ, то ControlEnergy 2 позволяет самостоятельно создавать уникальные алгоритмы заряда, редактировать существующие и добавлять новые уникальные типы аккумуляторов. Редактор методов заряда:

Рисунок 3 – Редактор методов заряда

ControlEnergy 2 обеспечивает контроль всех параметров заряда в реальном масштабе времени:

Рисунок 4 – Контроль параметров заряда

По каждому каналу доступна детальная информация о работе ЗРУ и блока анализа АКБ:

Рисунок 5 – Детальная информация о работе ЗРУ

Графики можно увеличить для детального анализа

Рисунок 6 – Детальный анализ графиков

Рисунок 7 – Детальный анализ графиков

ControlEnergy 2 позволяет управлять одновременно несколькими устройствами, подключенными по различным интерфейсам USB, Ethernet, Wi-Fi, для этого имеется простой и удобный интерфейс настроек подключения с полностью автоматическим режимом поиска подключенных зарядных устройств.

Рисунок 8 – Управление одновременно несколькими устройствами

Если же Вы хотите управлять устройством с помощью встроенного ЖК индикатора (без использования компьютера), при этом желаете использовать методы, которые были созданы в ControlEnergy 2, то их можно загрузить во внутреннюю память зарядного устройства:

Рисунок 9 – Загрузка во внутреннюю память ЗРУ
