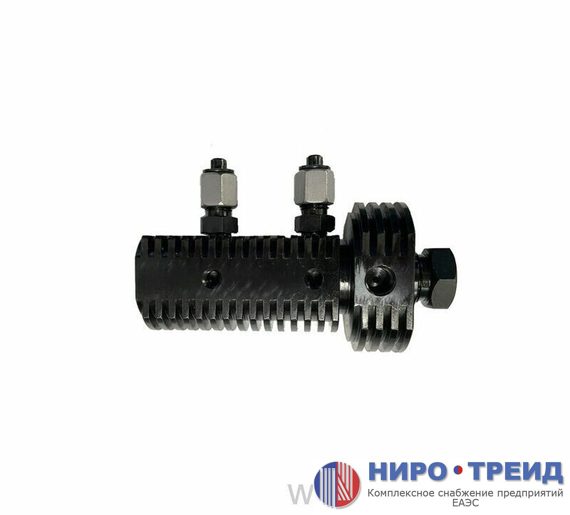

DL-CR30878KIT, Накопитель давления (Rail) для проверки ТНВД и форсунок системы Common Rail от офиц. дилера. Гарантия. Скидки, Доставка.

Описание

Внимание! Конфигурация отверстий крепления накопителя давления относительно отверстий гидравлического присоединения рейла располагаются под углом 90°.

В рейле имеются резьбовые отверстия для:

• подсоединения датчика давления М18х1,5
• подсоединения регулятора давления М24х1,5
• подсоединения обратного слива 1 отв. М12х1,5
• подачи и выхода жидкости из рейла 2отв. для штуцеров М14х1,5
• крепления рейла М8 (2 глухих отв.)

ВНИМАНИЕ! Регуляторы давления и датчик давления в комплект поставки не входят!

№	Артикул	Наименование	Количество	Фото
1	DL-CR30878	Накопитель давления	1 шт
2	DL-UNI30497	Заглушка вместо регулятора давления	1 шт
3	DL-UNI30218	Штуцер высокого давления М14(1,5)хМ14(1,5) в к-те с шайбами-прокладками DL-SHP15084	2 шт
4	DL-UNI50271	Заглушка для штуцера высокого давления DL-UNI30218	2 шт

Все штуцеры, заглушки и переходники могут применяться с накопителями давления (рейлами) с соответствующими резьбами, производимыми фирмой Dieselland.

Штуцеры, заглушки, кронштейн для накопителей давления (рейлов):
№	Артикул	Наименование	Применение	Фото
1	DL-UNI31498	Штуцер высокого давления М14х1,5 х М12х1,5	Накопители давления (Rail)
2	DL-UNI50275	Заглушка с внутренней резьбой М12х1,5	Штуцер DL-UNI31498
3	DL-UNI30529	Заглушка с наружной резьбой М14х1,5 вместо штуцера высокого давления DL-UNI31498 или DL-UNI30218	Накопители давления (Rail)
4	D-GM1538AN	Шайба, резино-металлическая, M14 14,70 x 22,00 x 1,50	Устанавливается на заглушку DL-UNI30529, болт банджо 22-HS-08 и аналогичные детали обеспечивая герметичность присоединения
5	34-R0608M12X1,5	Штуцер М12Х8	Для подключения к рейлу обратного слива, через фитинг-уголок 34-RL0408 или аналогичные фитинги другой конструкции
6	34-RL0408	Фитинг-уголок 8ммХ8мм	Для подсоединения к штуцеру М12Х8 34-R0608M12X1,5
7	P1006	Трубка тефлоновая д.8ммХ180мм	Для создания гидравлического контура тестовой жидкости
8	DL-CR50269	Кронштейн-держатель	Для крепления накопителя давления DL-CR30526. Так же может применяться к рейлам: DL-CR30479, DL-CR30878
Переходники для фильтра высокого давления, датчика давления и предохранительного клапана:
9	DL-CR50121	Переходник под топливный фильтр высокого давления 1687012144	Монтируется вместо обычного штуцера в накопитель давления (Rail) DL-CR30181, DL-CR30522 , DL-CR30188, DL-CR31053, DL-CR31049, DL-CR31257, DL-CR30180, DL-CR30479, DL-CR30526, DL-CR30878, DL-CR30777.
10	DL-UNI30650	Переходник под предохранительный клапан	Монтируется в накопители давления: DL-CR30181, DL-CR30522 , DL-CR30188, DL-CR30180, DL-CR30479, DL-CR30526
11	DL-UNI30828	Переходник с фильтром Bosch высокого давления для проверки насосов СР2-СР4, монтируется на Rail.	Монтируется вместо обычного штуцера в накопитель давления (Rail) DL-CR30479, DL-CR30180, DL-CR30181, DL-CR30188, DL-CR30522, DL-CR31053, DL-CR30526
Штуцеры «банджо» для накопителей давления и других элементов гидравлики стендов:
Артикул		Наименование		Фото
12	DL-CR20062	Комплект  (штуцер banjo 12 мм + болт М12 + резин.-мет.шайбы) под шланг 8мм (цинк)
13	DL-CR20064	Комплект (штуцер banjo 14 мм + болт М14 + резин.-мет.шайбы) под шланг 8мм (цинк)
Штуцеры-болты с оцинкованным покрытием:
14	22-HS-08	Болт банджо гидравлич.М14х1,5мм
15	22-HS-10	Болт банджо гидравлич.М16х1,5мм
16	22-HS-13	Болт банджо гидравлич.М18х1,5мм
17	22-HZ-08	Болт банджо гидравлич.1/4
18	22-HZ-10	Болт банджо гидравлич.3/8
19	570RLP-08-08	Болт банджо гидравлич 1/2
Штуцеры-болты с оксидированным (чёрным) покрытием:
20	DL-UNI30908	Штуцер банджо-болт М16х1,5мм
21	DL-UNI30364	Штуцер банджо-болт 1/4
22	DL-UNI30363	Штуцер банджо-болт 3/8
23	DL-UNI30350	Штуцер банджо-болт 1/2
Штуцеры «банджо» с оцинкованным покрытием:
24	22-RSN-08-06	Штуцер банджо O14мм ёлочка 8мм
25	22-RSN-08	Штуцер банджо O14мм ёлочка 10мм
26	22-RSN-10	Штуцер банджо O16мм ёлочка 11-12мм
27	22-RSN-13	Штуцер банджо O18мм ёлочка 13-14мм
